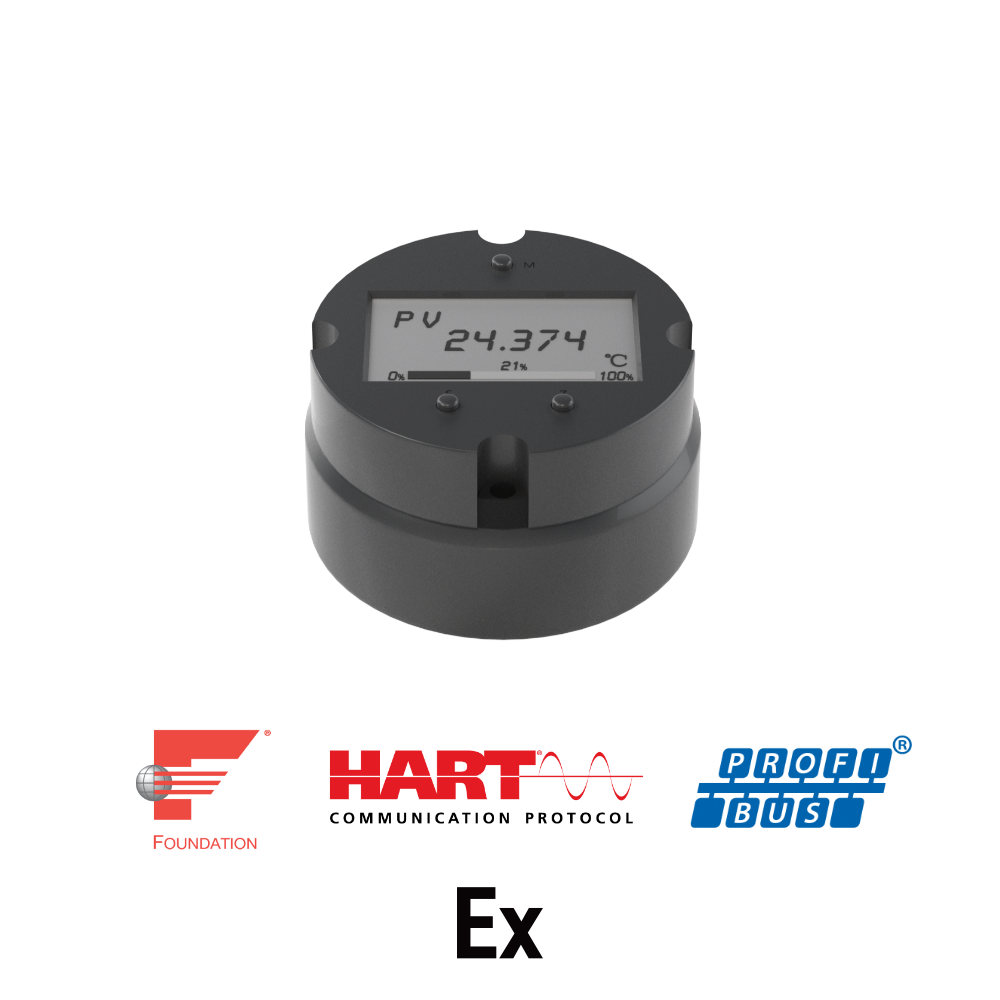

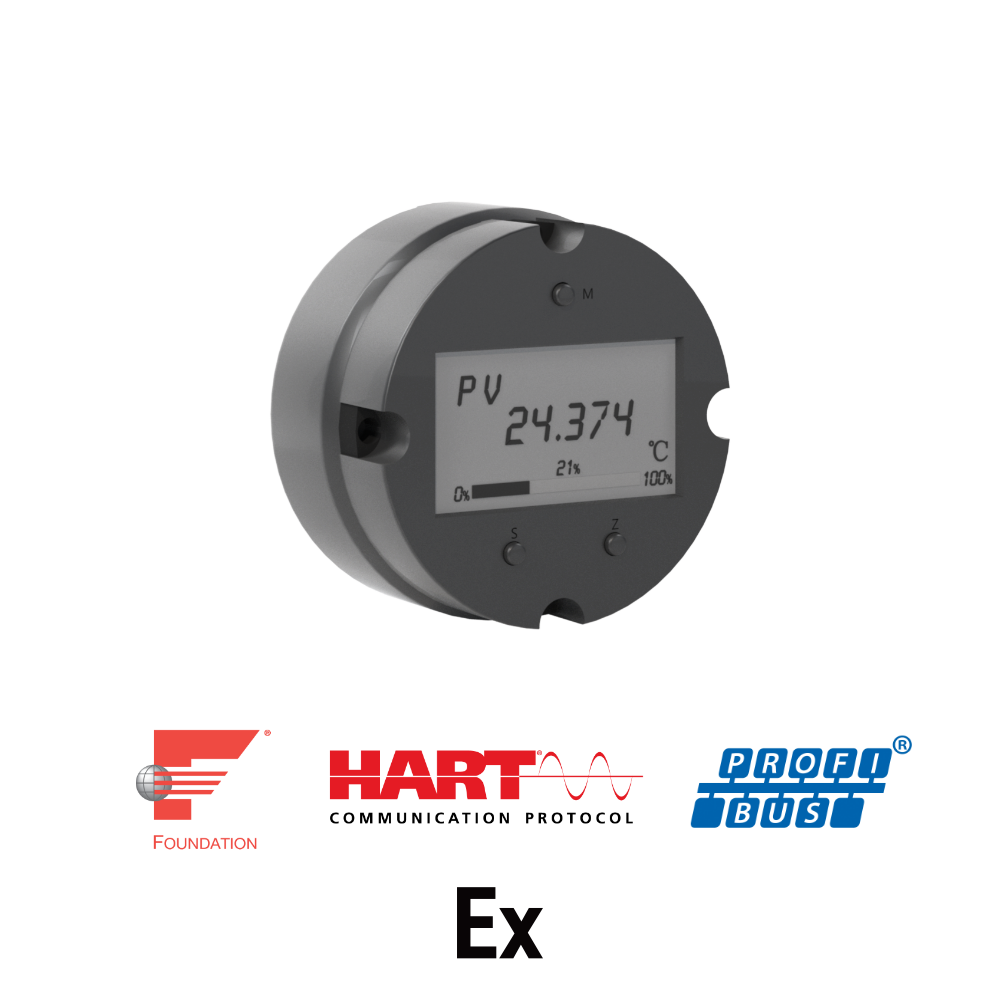

MS系列智能溫度變送器
MS系列智能溫度變送器是一款雙通道溫度變送器模塊，支持 LCD 液晶顯示及按鍵參數配置，用戶可直接適配表殼組成整機。具有高可靠性、高長期穩定性、高測量精度、低溫漂等特點，配備高級診斷、傳感器冗余熱備份等功能可以滿足關鍵工藝段的測量要求，是過程控制中不可缺少的現場測溫設備?？蛇m用于多種熱電阻(RTD)、熱電偶(TC)、電阻(Ω)及電壓(mV)傳感器測量，支持 4-20mA+HART、FF、PA 等多種通信協議。產品通過防爆認證，廣泛應用于石油、化工、電力、冶金等流程行業。
MS系列智能溫度變送器特點：

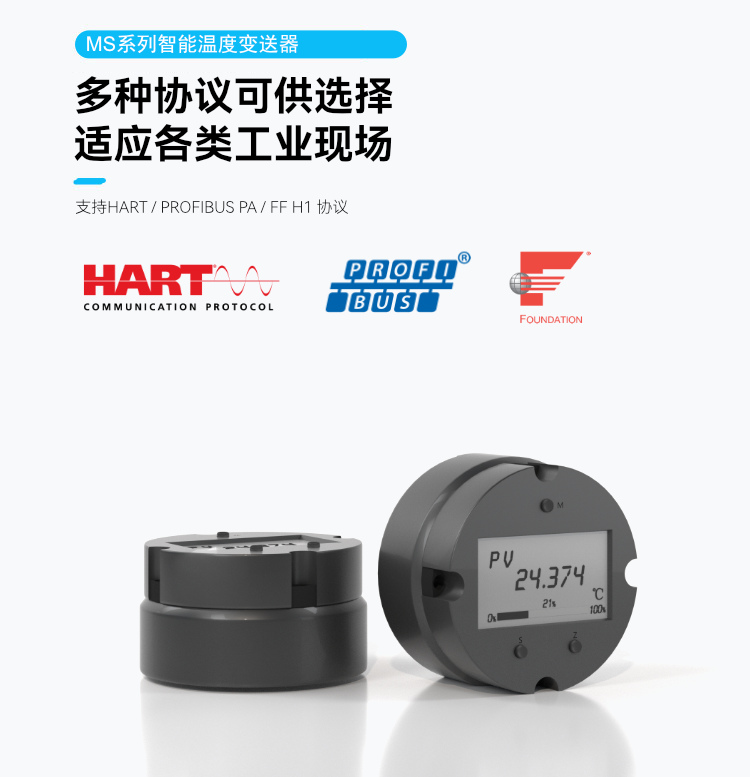

1. 通過本安防爆認證，支持 HART、FF、PA 通信協議
2. 雙通道，支持多種熱電阻、熱電偶傳感器
3. 支持傳感器冗余熱備份，在主傳感器故障的情況下，輸出自動切換到備份傳感器
4. 熱電阻支持 2、3、4 線制接線方式
5. 熱電偶冷端補償精度可達 ±0.15℃ (外接 Pt100）
6. 高精度（Pt100：±0.1℃）、低溫漂（Pt100：±0.003℃/℃）
7. 提供 EDD/GSD/FDI/DTM 設備描述文件，適配多種 DCS 系統
產品描述
MS系列智能溫度變送器：采用現場總線技術，是新一代智能溫度模塊，它可以配合多種熱電阻（RTD）、熱電偶（TC）、電阻（Ω）及電壓（mV）信號的傳感器，具有精度高，量程范圍寬的特點，有利于短期內推出高精度的HART、FF、PA 溫度變送器產品。
智能溫度變送器外形尺寸圖：
尺寸圖（單位：mm）

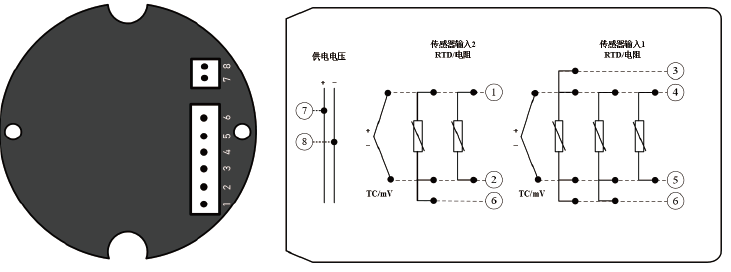

智能溫度變送器接線圖：
溫度套卡在出廠前已經完成所支持傳感器類型的校準工作，用戶將傳感器正確連接到溫度套卡后，只需簡單的配置后就可以正常工作。
用戶可以通過中科博微公司提供的HART組態軟件進行配置和組態，同時提供支持475手操器格式的DD文件，方便用戶通過475手操器進行配置和組態溫度套卡。如果是在本地操作的情況下，也可以通過溫度套卡上配備的三顆按鍵進行豐富的調校功能，例如可配置和組態傳感器類型、接線方式、上下量程和單位等信息。

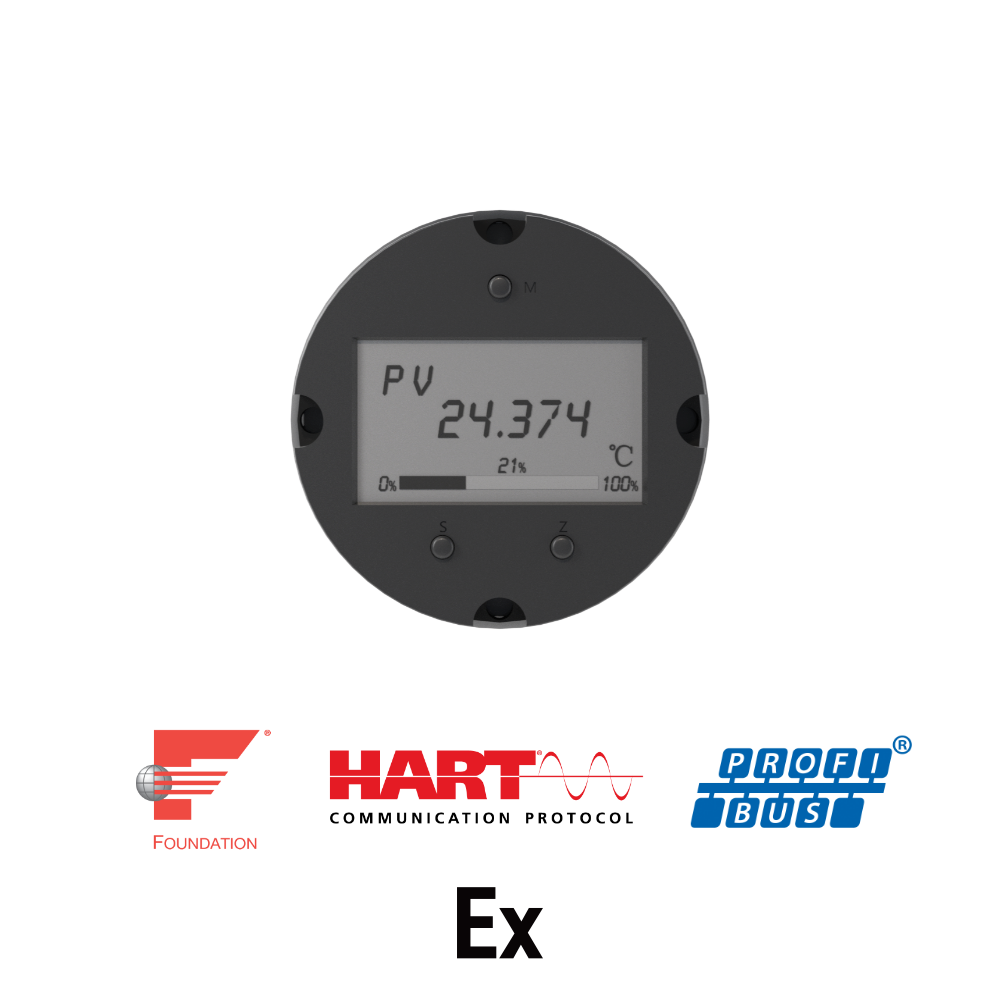

溫度套卡液晶表頭采用白色背光的點陣液晶屏，可以直觀的顯示當前溫度值及量程的百分比，并且能夠?qū)崿F(xiàn)90°/180°/360°范圍內旋轉，為用戶任意角度觀察提供了方便。
MS智能溫度變送器熱電阻技術指標：
RTD常溫精度指標（25℃）
信號類型 | 傳感器量程范圍（℃） | 精度（25℃） | 溫漂（每攝氏度） |
電阻信號 | （0~500）Ω | ±0.04Ω | ±0.001Ω |
（0~4000）Ω | ±0.35Ω | ±0.015Ω | |
Pt100 | (-200 ～ 850）℃ | ±0.15℃ | ±0.003℃ |
Pt200 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
Pt500 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
Pt1000 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
Cu50 | (-50 ～ 150）℃ | ±0.15℃ | ±0.005℃ |
Cu100 | （-50 ～ 150）℃ | ±0.10℃ | ±0.003℃ |
MS智能溫度變送器熱電偶技術指標：
熱電偶常溫精度指標（25℃）
信號類型 | 傳感器量程范圍（℃） | 精 度（25℃） | 溫漂（每攝氏度） |
毫伏 | -100mV ~ +100mV | ±0.025mV | ±0.001 mV |
B | 500 ℃~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ℃~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ℃~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200℃ ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190℃ ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0℃ ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ℃~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200℃ ~ 400℃ | ±0.35℃ | ±0.015℃ |
MS智能溫度變送器詳細數據一覽：
輸入信號 | Pt100、Pt1000、Pt200、Pt500、Cu50、Cu100、0～500Ω、0～4000Ω; B E J K N R S T 熱電偶、-100mV～100mV | ||
RTD接線方式 | 2、3、4線制 | ||
電源 | FF/PA | (9～32)VDC | |
HART | (11.5～45)VDC | ||
總線協議 | (4～20)mA+HART、FF、PA | ||
通道數 | 雙通道 | ||
絕緣強度 | 1000VAC | ||
顯示 | LCD液晶顯示或無顯示（可選） | ||
溫度范圍 | 變送器本體工作溫度： (-40～85) ℃ （無顯示） (-20～70) ℃ （有顯示） | ||
濕度范圍 | (5～95)%RH | ||
存儲溫度 | -40 ～ 85℃ | ||
啟動時間 | ≤5秒（HART） ≤8秒（FF、PA） | ||
更新時間 | 0.8 ～ 1.3s 取決于傳感器的類型與接線方式 | ||
阻尼調整 | 時間常數0～32秒 | ||
冷端溫度 | ±0.5℃ | ||
報警信號 （僅HART） | 報警輸出可設定 3.5…23 mA 上限/下限電流 20.8mA / 3.7mA | ||
電流精度 （僅HART） | 0.03% | ||
電壓影響 | ±0.005%/V | ||
本安等級 | Ex ia IIC T4 Ga | ||
